污水处理厂自控系统包含什么？PLC、中控上位机与在线仪表配置

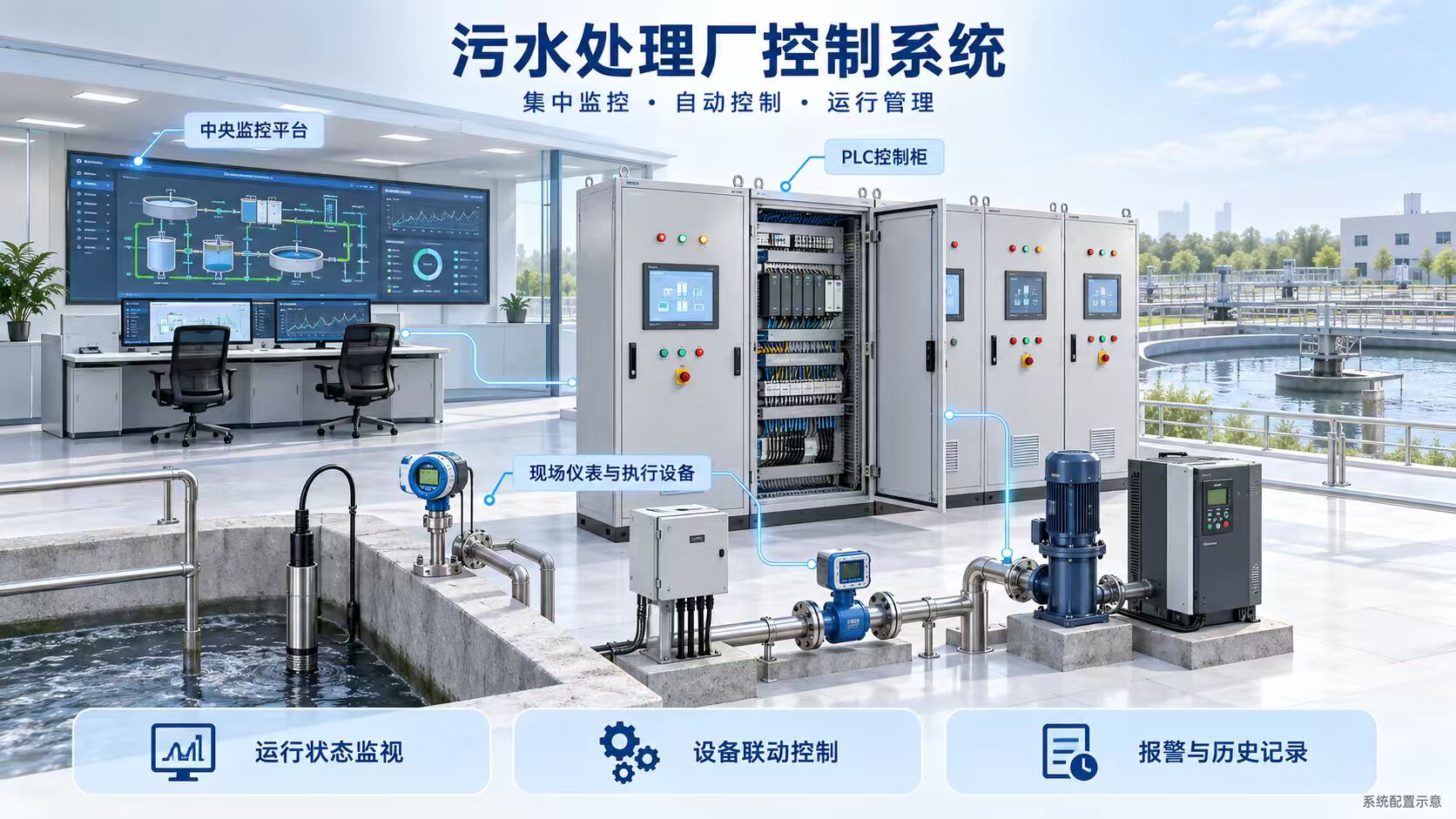

图：控制系统示意——运行状态监视 · 设备联动控制 · 报警与历史记录

一、一套自控系统分四层，从下往上看

现场仪表与执行设备 → PLC控制柜 → 通信网络 → 中央监控平台。理解这个层次，就知道每一层各自负责什么、出问题该从哪查起。

二、现场层：仪表采集，执行设备动作

现场该装什么表，跟着工艺关键点走：进水和出水流量计、各池液位计、好氧区溶解氧（DO）仪、pH 与 ORP、污泥浓度计、加药与消毒段的余氯或紫外透光率监测等。执行设备则是水泵、鼓风机、格栅机、刮泥机、阀门、加药计量泵这些——它们听 PLC 的指令动作。

没有可靠的一次仪表，自控就是”瞎控制”。这也是很多老厂改造的第一笔钱该花的地方：计量与水质仪表的准确性，直接决定后面的自动逻辑能不能用。

三、PLC控制柜：现场逻辑的执行者

PLC 是可编程控制器，装在控制柜里，按预先编好的程序采集信号、做出判断、输出指令。典型工作包括：

• 水泵与鼓风机的启停、轮换与备用切换（几台泵轮流运行，避免某台长期不用卡死）；
• 格栅清渣的液位差联动（栅前后液位差涨到设定值就启动，降到低位停）；
• 曝气与加药的闭环调节（按溶解氧调风机、按流量或水质调加药量）；
• 联锁保护（超液位、设备故障、电机过载时的报警与停机）。

工程上关键工段常用冗余配置（如双 CPU 冗余、双电源、双光纤环网），避免单点故障导致整厂停机；现场设备与 PLC 之间则靠工业以太网和现场总线（如 Profibus、Modbus 等）通信。

四、中控上位机：监视、趋势、报警、报表、权限

中控室一般配一台工程师站加若干操作员站，通过组态软件（如 WinCC 这类平台）实现：

功能模块	干什么用
总工艺流程图	一屏看全厂：各构筑物、电机、阀门、仪表状态一目了然
趋势曲线	实时与历史数据回看，比如某天凌晨溶解氧为什么掉、出水总氮为什么升
报警与记录	参数越限或设备故障时声光报警并留痕，便于追责与复盘
报表与权限	自动生成运行报表，按操作员、工程师分级授权，防止误操作

报警与历史记录的价值常被低估：环保检查、运行调优、故障定位，靠的都是这些自动留存的数据，而不是值班记录本上的”正常”两个字。

五、自控做得好，省钱在哪

一是加药与曝气精准：曝气和碳源、除磷药剂都是耗材大户，靠人工”差不多”投加，浪费的都是运行费；二是减少人工巡检，分散站点也能远程看；三是出水更稳，减少超标风险和被处罚的代价。

六、小项目的”轻量版自控”

村镇、景区、学校这类项目没必要上一整套中控室，常见配置是 PLC + 触摸屏 + 无线远传模块：设备本体自动运行、就地看触摸屏，数据上传到手机或云平台，异常自动推送。泵站类的远程监控做法可参考一体化污水提升泵站智能控制与远程监控解析。

云南污水处理设备厂家净美环保可在一体化污水处理设备等产品上配套 PLC 与远程监控，按项目实际需要配置控制层级，欢迎来电交流。
